Çift Kademeli Blowerlar

Yan Kanallı Blower (Side Channel Blower) Çalışma Prensibi

Yan Kanallı Blower’lar (Side Channel Blowers), merkezkaç kuvvetini kullanarak havayı sıkıştıran ve bu sayede lineer akış sağlayan dinamik kompresörler ailesindendir.
Çift Kademeli versiyonlar ise bu sıkıştırma işlemini arka arkaya iki aşamada (fan ile) gerçekleştirerek, tek kademeli blowerlara göre belirgin ölçüde daha yüksek basınç veya debi seviyelerine ulaşır. Bu çok kademeli yapı, endüstriyel uygulamalarda maksimum basınç veya maksimum vakum sağlar.

Çift kademeli blower

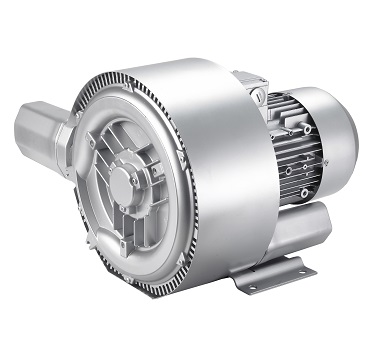

TAM 220H26 Çift Fanlı Blower

Motor Gücü: 0.70 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 85 m³/h / +240 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 85 m³/h / -210 mbar (hPa)

Çift kademeli blower

TAM 420H36 Çift Fanlı Blower

Motor Gücü: 1.6 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 150 m³/h / +280 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 150 m³/h / -270 mbar (hPa)

Çift kademeli blower

TAM 420H46 Çift Fanlı Blower

Motor Gücü: 2.2 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 150 m³/h / +440 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 150 m³/h / -330 mbar (hPa)

Çift kademeli blower

TAM 520H46 Çift Fanlı Blower

Motor Gücü: 3 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 230 m³/h / +400 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 230 m³/h / -330 mbar (hPa)

Çift kademeli blower

TAM 520H57 Çift Fanlı Blower

Motor Gücü: 4 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 230 m³/h / +460 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 230 m³/h / -400 mbar (hPa)

Çift Kademeli Blower

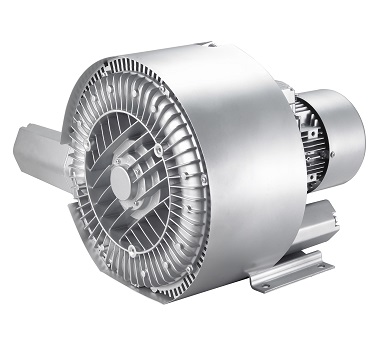

TAM 720H26 Çift Fanlı Blower

Motor Gücü: 3 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 320 m³/h / +200 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 320 m³/h / -190 mbar (hPa)

Çift Kademeli Blower

TAM 720H37 Çift Fanlı Blower

Motor Gücü: 4.3 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 320 m³/h / +380 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 320 m³/h / -390 mbar (hPa)

Çift Kademeli Blower

TAM 720H47 Çift Fanlı Blower

Motor Gücü: 5.5 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 320 m³/h / +500 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 320 m³/h / -490 mbar (hPa)

Çift Kademeli Blower

TAM 720H57 Çift Fanlı Blower

Motor Gücü: 7.5 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 320 m³/h / +600 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 320 m³/h / -570 mbar (hPa)

Çift Kademeli Blower

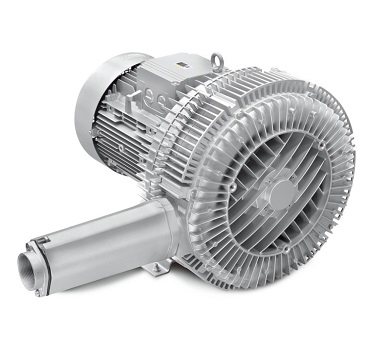

TAM 820H27 Çift Fanlı Blower

Motor Gücü: 7.5 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 520 m³/h / +400 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 520 m³/h / -370 mbar (hPa)

Çift Kademeli Blower

TAM 820H37 Çift Fanlı Blower

Motor Gücü: 11 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 520 m³/h / +570 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 520 m³/h / -550 mbar (hPa)

TAM Blower Pompaları

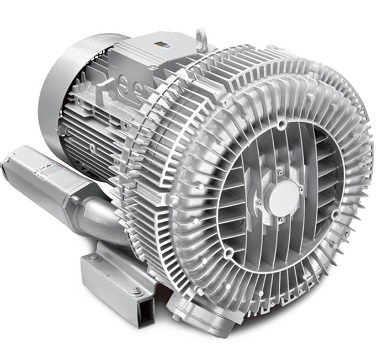

TAM 840H37 Çift Fanlı Blower

Motor Gücü: 11 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 900 m³/h / +370 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 900 m³/h / -350 mbar (hPa)

Çift Kademeli Blower

TAM 820H47 Çift Fanlı Blower

Motor Gücü: 15 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 520 m³/h / +670 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 520 m³/h / -650 mbar (hPa)

Çift Kademeli Blower

TAM 920H37 Çift Fanlı Blower

Motor Gücü: 20 kW – 380V. (50Hz.)
Maks. Üfleme Debisi / Basıncı: 1110 m³/h / +500 mbar (hPa)
Maks. Vakum Debisi / Basıncı: 1110 m³/h / -450 mbar (hPa)

Sizin vakum uzmanınız
Temel teknolojilerimizi kullanarak yıllardır modern vakum pompaları geliştiriyoruz. Sürekli olarak yenilikler yapmayı, performansı artırmayı ve yeni uygulama alanlarını hedefliyoruz. Yağlı döner paletli vakum pompalarımızın özellikleri,  dünya çapında vakum pompa çözümleri sağlayıcısı olarak öne çıkarmaktadır. Yüksek kalite, etkileyici güvenilirlik ve düşük yaşam döngüsü maliyeti. GVS serisi yağlı tek kademeli döner kanatlı vakum pompalar, mükemmel nihai vakum basıncı, yüksek pompalama hızları ve sessiz çalışma özellik yetenekleri sunar. GVS serisi yağlı tek kademeli vakum pompaları, yüksek nihai vakum, hızlı pompalama hızları, sessiz çalışma ve su buharını (toleranslar dahilinde) işleyebilme yetenekleriyle ünlüdür. Bu GVS serisi yağlı paletli vakum pompalar, kompakt ve titreşimsiz olup, iş güvenliğine uygun parmak korumalı şaft, fan, kaplin ve kasnak muhafazaları ile mükemmel operatör koruması sunar. Ayrıca çeşitli vakum uygulamaları için geniş bir aksesuar yelpazesi mevcuttur. Özetle, GVS serisi yağlı tek kademeli vakum pompalarını seçtiğinizde, kendini gerçek şartlarda ve sahada kanıtlamış güvenebileceğiniz bir ürünü seçmiş olursunuz.

ÖZELLİKLERİ VE AVANTAJLARI :

  • Kullanıma Hazır
    GVS 16-630 yağlı döner paletli tek kademeli vakum pompaları, genel kaba vakum uygulamaları için ihtiyaç duyabileceğiniz tüm seçenek ve aksesuarlarla birlikte gelir. Benzersiz bir vakum ihtiyacınız varsa, en iyi çözüm için lütfen SVC Mühendislik vakum satış mühendislerinden yardım alınız.
  • Güvenebileceğiniz Avantajlar
    Kompakt tasarımı ile kolay kurulum sağlar ve optimum şaft hızları ile düşük bakım gerektirir.
  • Ultra Sessiz Çalışma: Sağlam yapısı ile yüksek güvenilirlik sunar ve düşük gürültü seviyesi sağlar. Gürültü seviyesi düşük ve rahatsız edici frekanslar optimum minimize edilmiştir.
  • Etkili Yağlama: Gelişmiş basınçlı yağ devresi, yüksek gaz yükleri altında bile etkili maksimum yağlama sağlar.
  • Kullanımı Kolay Gaz Balastı: Yüksek su buharı yüklerini işleyebilmek için gaz balast kontrolü mevcuttur. Pratik ve verimli bir gaz balastı ile standart olarak donatılmıştır.
  • Hızlı Anti-Geri Emme Koruması: Geri emmeye karşı hızlı tepki veren mekanik anti-valf koruma sistemi. Pompa kapatıldığında, yaylı valf, yağ ve hava geri emme koruması sağlar.
  • Yüksek Torklu Motorlar: 1 faz ve 3 fazlı, çok voltajlı ve 50/60 Hz elektrik motor seçenekleri mevcuttur.
  • Verimli Yüksek Basınç Yağlama: Yüksek basınçta etkili yağlama sağlar.
  • Yağ Sızdırmaz Mükemmel Yapı: Isıya dayanıklı basılı contalar ve etkili mil/şaft keçeleri, sızdırmazlık contaları ile mükemmel yağ sızdırmazlığı sağlar.
  • Yağ Seviyesi Kontrolü: Yağ seviyesini ve durumunu kolayca kontrol etmek için sabit yağ gözetleme camı. Sabitlenmiş yağ görüş camı sayesinde yağ seviyesi ve durumu daima gözetim altında olmasını sağlar.
  • Yağ Kutusu: Yağ kutusu, dolum sırasında oluşabilecek sızıntıları iyi bir şekilde tolere eder.
  • Yüksek Teknolojili Paletler: Büyük çaplı, kolay temizlenebilir yağ kanalları geçişleri ve sağlam paletler.
  • Endüstriyel Rulmanlar: Tahrik milinde bulunan endüstriyel yataklama ve rulmanlar, maksimum güvenilirlik ve uzun ömür sunar.
  • Kolay Yağ ve Exhaust Filtresi Değişimi: Tüm modellerde bulunan kolay değiştirilebilir yağ ve exhaust filtresi. (yağ filtresi: GVS 40 ve daha büyük modeller için)*
  • Merkezi Giriş Portu: Gerekirse mekanik destek pompasının (blower / booster vakum) kolayca monte edilmesini sağlayan hazır yapı ve merkezi giriş portu.
  • Tutarlı, Dahili Kalite: Tutarlı ve yerleşik daimi kalite standartları.
  • Geniş Aksesuar Yelpazesi: Çeşitli uygulamalar için geniş aksesuar seçenekleri mevcuttur.
  • Bireysel veya Sistemleştirilmiş Kombinasyonlar: Pompalar ve aksesuarlar, bireysel bileşenler veya tamamen sistemleştirilmiş, fabrika testinden geçirilmiş kombinasyonlar olarak tedarik edilebilir.

KULLANIM ALANLARI :

Ambalaj Uygulamaları:

  • Gıda İşleme:
  • Genel paketleme
  • Peynir işleme
  • Ürünlerin vakumla soğutulması
  • Konserve meyve ve sebzeler
  • Dondurulmuş gıda paketleme
  • Et Paketleme:
  • Taze ve pişmiş etler
  • Kümes hayvanları
  • Yuvarlama
  • Doldurma ve mühürleme
  • Salam, sosis gibi işlenmiş et ürünleri
  • Ağaç İşleme:
  • CNC kesim ve yönlendirme
  • Yükleme ve boşaltma sistemleri
  • Ahşap panellerin işlenmesi
  • Kauçuk ve Plastik:
  • Isıyla şekillendirme uygulamaları
  • Ekstrüder gazı alma
  • Kalıp gazı alma
  • Malzeme taşıma
  • Plastik şişirme makineleri
  • Ar-Ge Sistemleri:
  • Merkezi laboratuvar vakumu
  • Laboratuvar ekipmanlarının test edilmesi
  • Elektronik:
  • Alma ve yerleştirme bileşenleri
  • PCB üretimi
  • Merkezi vakum sistemleri
  • Elektronik bileşen montajı
  • Malzeme Taşıma:
  • Vakum kaldırma
  • Alma ve yerleştirme
  • Dökme malzeme transferi
  • Pnömatik taşıma
  • Şişeleme, konserve, vakum kanalizasyon
  • Ambalaj hatları
  • Kağıt ve Baskı:
  • Tabaka beslemeli presler
  • Ofset baskı
  • Dikiş hatları ve mükemmel ciltleme dahil ciltleme ekipmanı
  • Gazete üretimi
  • Zarf makineleri
  • Tıbbi Vakum:
  • Çeşitli tahliye görevleri
  • Hastane ve klinik vakum sistemleri
  • Çevre:
  • Zemin iyileştirme
  • Atık su arıtma sistemleri
  • Modifiye Atmosfer Ambalajı:
  • Pompaların oksijen versiyonları
  • GVS A, plastik gibi uygulamalar ve yüksek su içeren uygulamalar için de uygundur: kil kalıplama, kurutma boru hatları, salata soğutma, dondurarak kurutma

Uygulamanız listede yoksa veya çalışıp çalışmayacağını düşünüyorsanız, vakum kaynağınızın merkezileştirilmesiyle ilgili faydalar hakkında daha fazla bilgi almak ve GVS A serisi vakum pompalarının özel uygulamanız için uygunluğunu ve alternatif çözümlerimizi öğrenmek için lütfen satış mühendislerimiz ile iletişime geçin.

Hemen +90 (212) 801 0606 numarasını arayın veya info@svcmuhendislik.com adresine e-posta gönderin.

TEKNOLOJİ

Yenilikçi özellikler
GVS 16A~630 A serisini, en düşük yaşam döngüsü maliyetiyle mümkün olan en yüksek performansı sağlayan yenilikçi özelliklerle geliştirdi. Dahili gaz balast valfi, su buharına katlanma kapasitesine yardımcı olmak için standart olarak takılmıştır. Diğer işlevler arasında yağlayıcı tutma ve geri dönüş mekanizması bulunmaktadır; bu makinelerin atmosfer basıncı ile nihai basıncı arasında sürekli çalışma için uygun olduğu anlamına gelir. Egzoz filtrelerindeki entegre bypass vanası, pompayı aşırı basınca karşı korur.


Sağlam teknoloji
GVS 16A ~ 630A serisi, yıllardır tüm genel endüstriyel vakum uygulamalarında başarıyla kullanılan  kanıtlanmış yağ sızdırmaz döner palet prensibine göre çalışır. GVS 16A~630 A serisi, teknolojik olarak geliştirilmiş sağlam ve saygın bir üründür.


Düşük Gürültü Seviyeleri
GVS serisi pompaları, sessiz çalışan pompalar konusundaki itibarını düşük gürültü seviyeleri ile sürdürmektedir. GVS serisi, sessiz çalışma performanslarıyla tanınır ve bu özellikleri, hem kullanıcı konforunu artırır hem de çalışma ortamında gürültü kirliliğini azaltır. Bu düşük gürültü seviyeleri, tahrik sistemi ve motor üzerindeki kapsamlı iyileştirme çalışmaları sayesinde elde edilmiştir. Tahrik ve motor üzerindeki bu iyileştirmeler, hem gürültü seviyelerinin düşmesine hem de pompanın genel performansının artmasına katkı sağlar. Sonuç olarak, GVS serisi hem sessiz çalışır hem de yüksek verimlilik sunar.


Düşük yaşam döngüsü maliyeti

Dönme hızı sayesinde güvenilirlik optimum düzeydedir ve kullanım ömrü maliyeti düşüktür.


Temiz ve Güvenilir Sistem Koruma
Pompaların iç bileşenlerinin yağlanması tamamen otomatiktir. GVS pompaları, tüm çalışma modlarında doğru yağlamayı sağlamak ve özellikle yüksek gaz yüklerinde yağ yetersizliğini önlemek için geliştirilmiş, kendini kanıtlamış bir pozitif basınçlı yağlama sistemi kullanır. Bu sistem, sıvı ve yağların geri tepmesini ve emilmesini önleyen ve pompa, vakum altındayken durduğunda yağ ve havanın geri emilmesini önlemek için mekanik koruma cihazlarına sahiptir. Pompa boyutu ve maliyetine bağlı olarak farklı giriş koruma cihazları kullanılır, ancak güvenilirlik ve sadelik her zaman önceliklidir. Bu cihazlar, sistemin güvenli ve sorunsuz çalışmasını sağlamak amacıyla tasarlanmıştır.


Azaltılmış bakım
Tüm GVS serisi tek kademeli yağlı vakum  pompaları, soğutma suyu tüketimini (su ile soğutmalı modeller için) en aza indirgemek ve çalışma sıcaklığını optimize etmek için bir su mizeri (dağıtıcısı) ile donatılmıştır. Gelişmiş yağlama sistemi, GVS pompalarının geniş yağ seviyesi toleranslarıyla çalışmasını sağlar ve bu da yağ doldurma ihtiyacını azaltır. Tüm GVS pompaları, pompalar söküldüğünde tolerans ayarlarına duyulan ihtiyacı azaltan dahili pimlerle inşa edilmiştir. Pompalar, tüm önemli bileşenlere kolayca erişilebilecek şekilde tasarlanmıştır. Bu özellik kolaylık ve ekstra güvenilirlik sağlar bu sayede bakımlar arasındaki süreleri uzatarak çok düşük yaşam döngüsü maliyeti sunar.


Güvenilir sistem koruması
Tek kademeli yağlı vakum pompalarımızda yüksek buhar yüklerinin güvenli bir şekilde vakumlanabilmesi için entegre dahili bir gaz balastı bulunmaktadır. Gaz balastı, prosesi vakumlaması sırasında vakum pompası içerisinde buharların/gazların yoğunlaşarak sıvı hale gelmesini engelleyen bir mekanizmadır. Bu sistem, özellikle pompa gazlarıyla taşınan buharın yoğuşmasını önleyerek, pompanın performansını ve güvenilirliğini artırır. Gaz balastı sayesinde, pompalar daha uzun ömürlü ve daha az bakım gerektiren bir yapıya sahip olur. Bu mekanizma, özellikle yüksek buhar içeriği olan vakum uygulamaları için önemlidir ve pompanın iç bileşenlerini koruyarak, verimliliği en üst düzeye çıkarır. Ayrıca, buharın yoğunlaşmasının neden olabileceği korozyon ve aşınma gibi sorunları da minimize eder.
